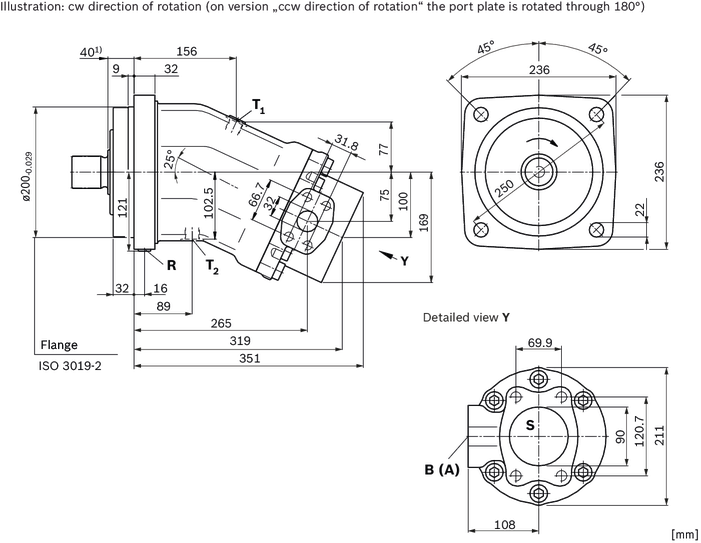

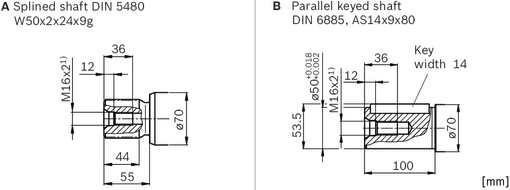

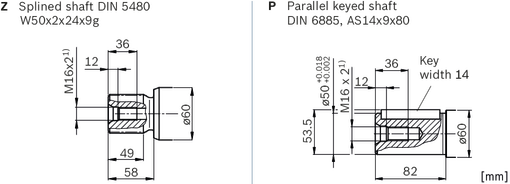

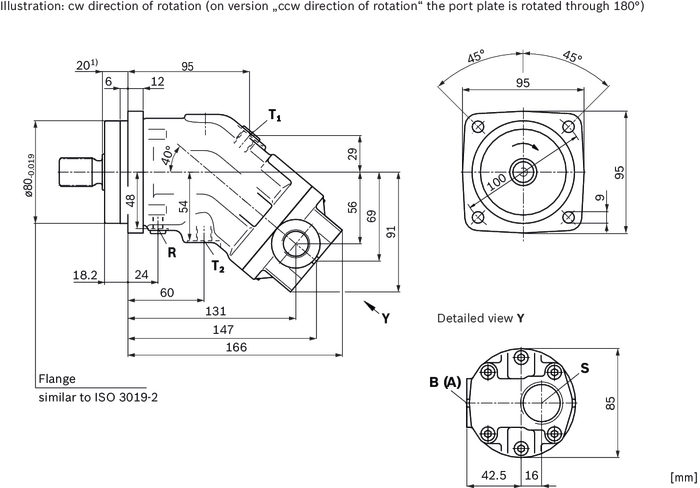

Универсальный насос высокого давления.

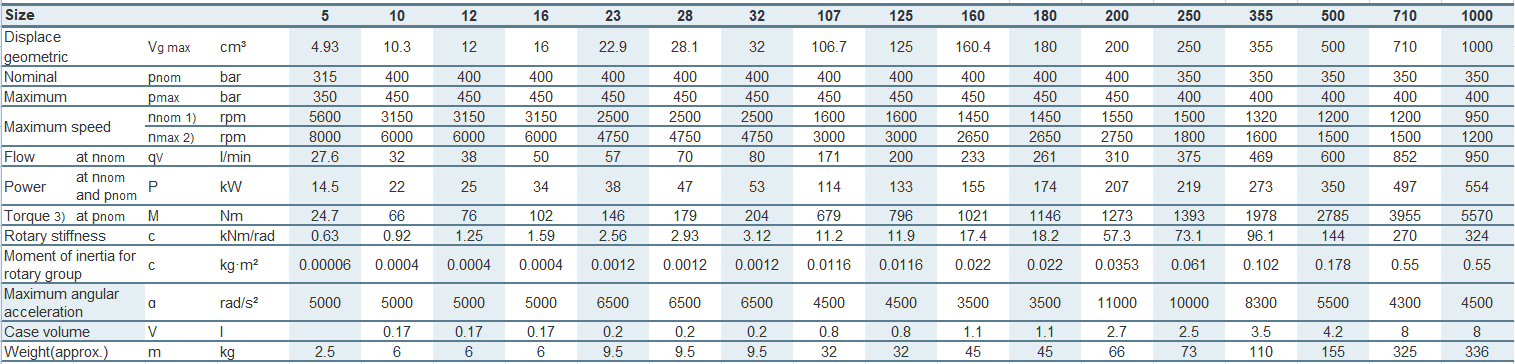

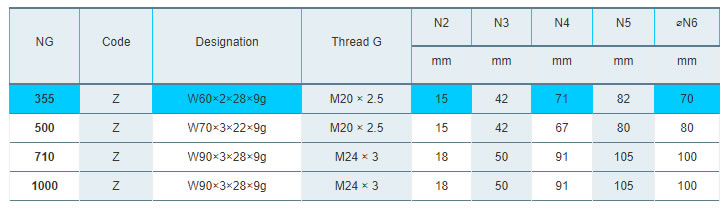

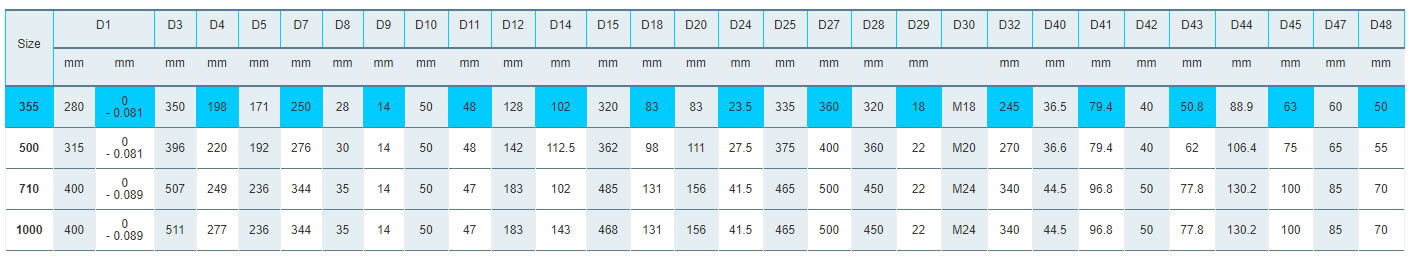

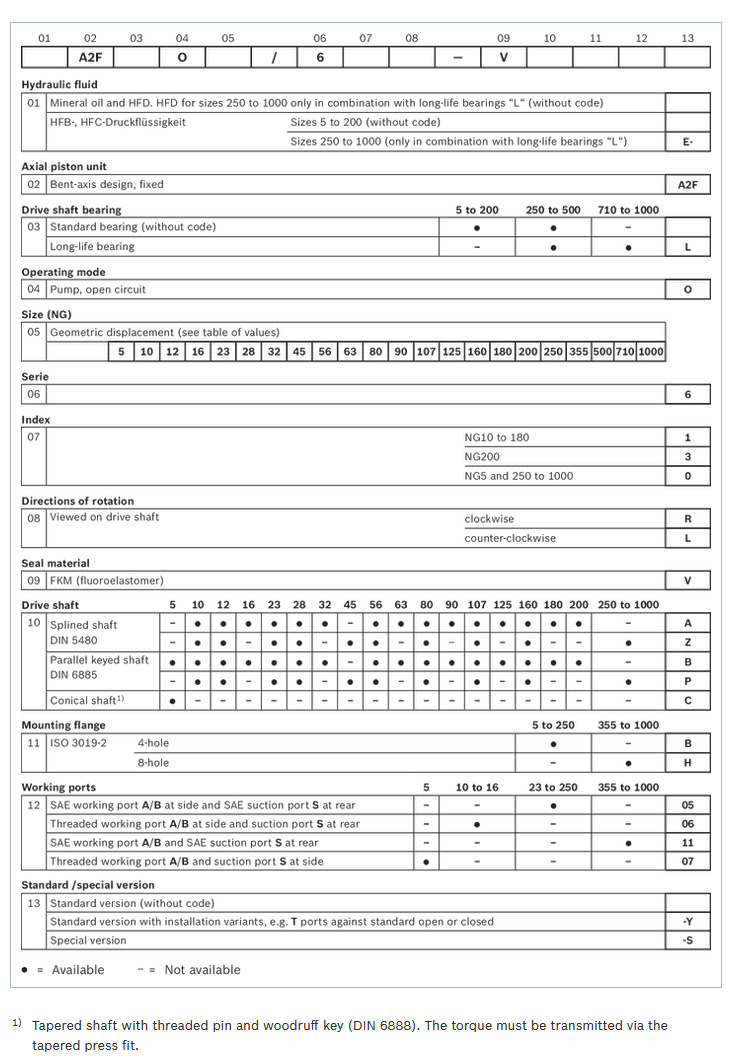

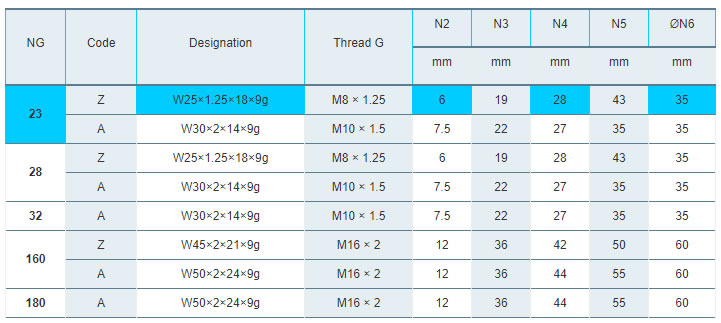

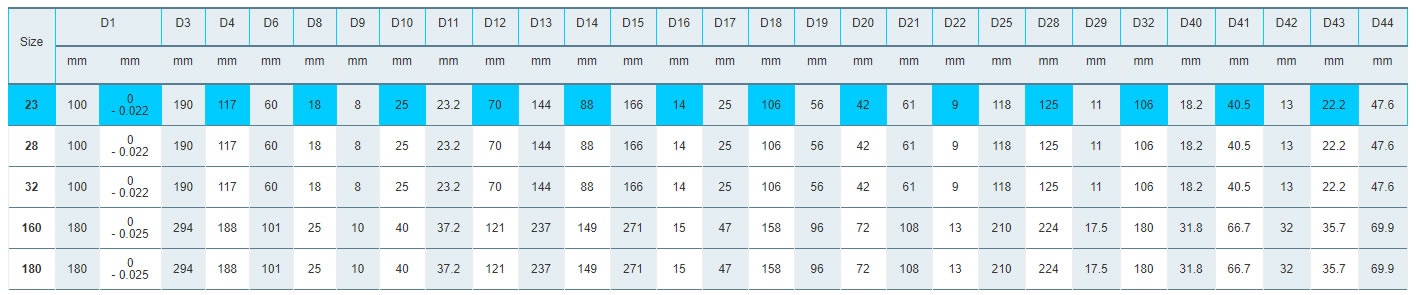

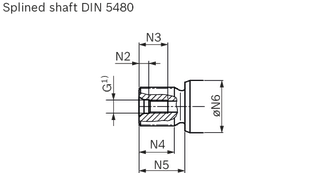

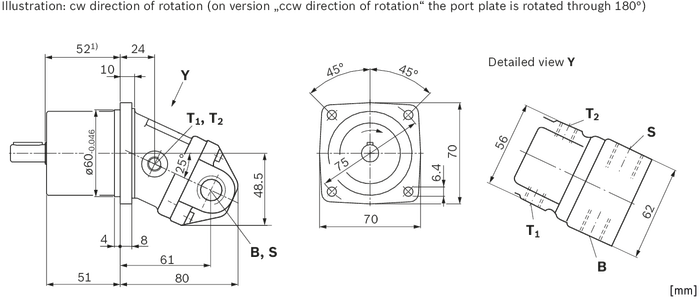

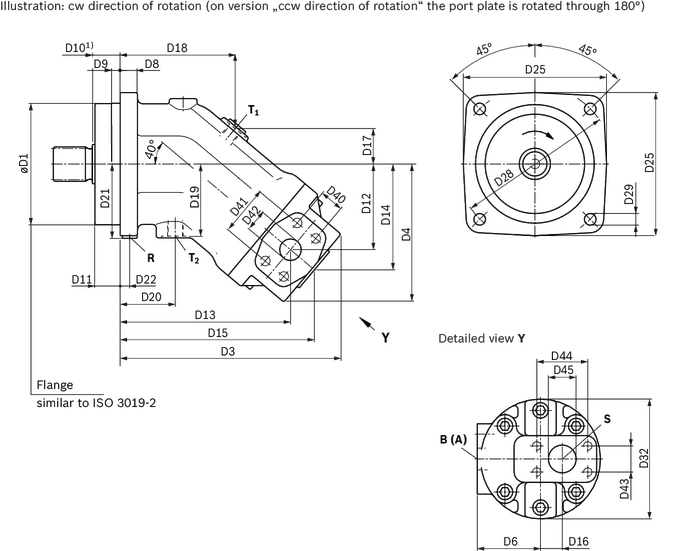

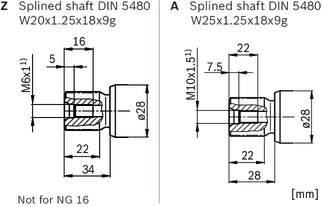

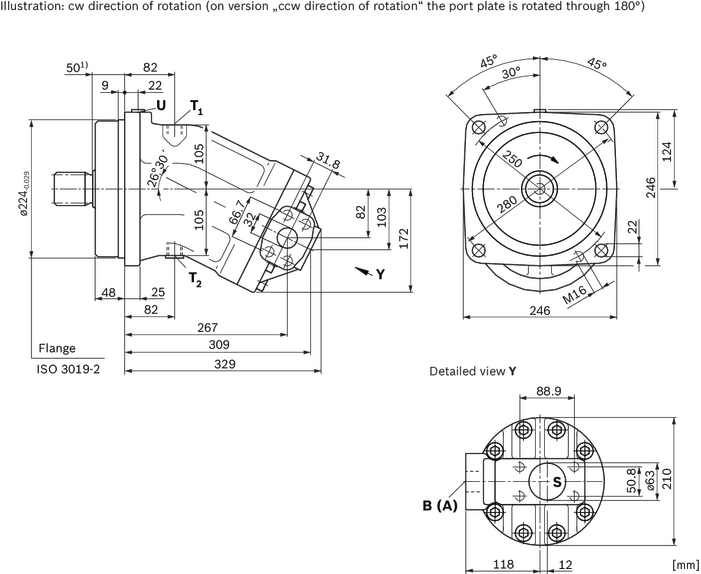

Размер 5… 1000
Номинальное давление до 400 бар.
Максимальное давление до 450 бар.
Разомкнутая цепь
Метрическая версия
Свяжитесь с намиПрочный насос с длительным сроком службы
Очень высокая общая эффективность
Высокая плотность мощности
Большое разнообразие доступных номинальных размеров позволяет точно адаптироваться к условиям применения
Опционально с долговечными подшипниками номинальных размеров от 250 до 1000

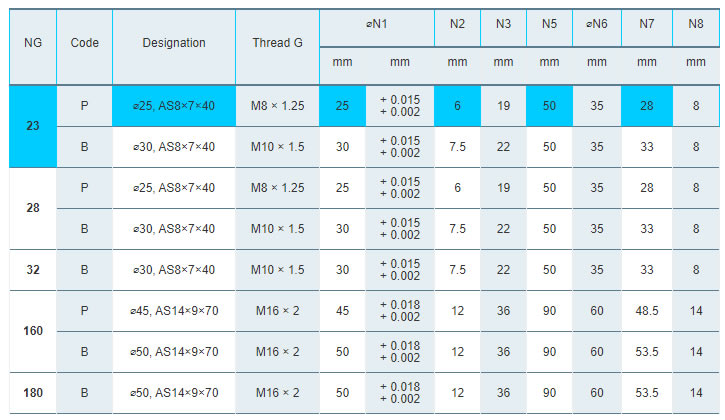

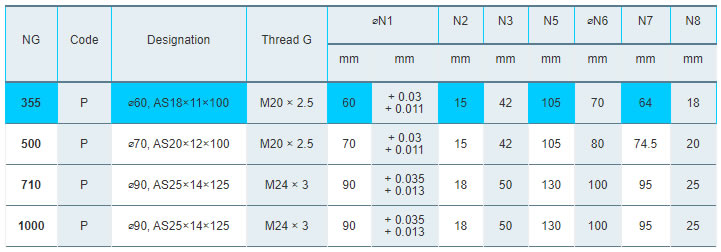

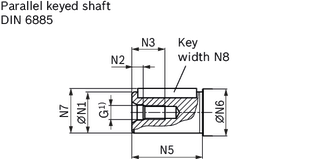

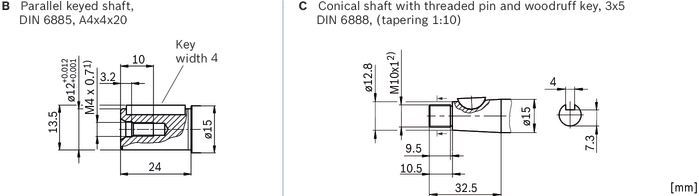

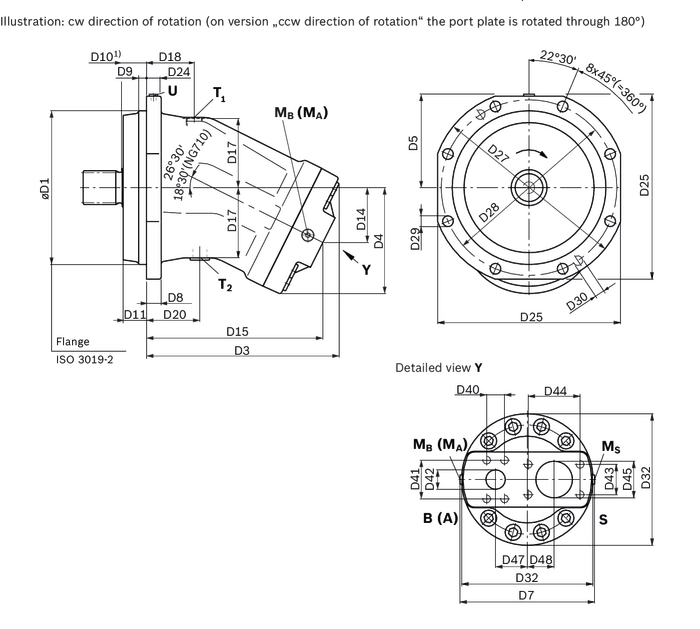

Конструкция с изогнутой осью
Общий
При вводе в эксплуатацию и эксплуатации аксиально-поршневой агрегат необходимо заполнить гидравлической жидкостью и удалить воздух. Это необходимо учитывать и после относительно длительного простоя, так как аксиально-поршневой агрегат может стекать обратно в резервуар по гидравлическим линиям.
Особенно в монтажном положении «приводной вал вверх» необходимо полностью выполнить заполнение и удаление воздуха, так как существует, например, опасность сухого хода.
Сливная жидкость из картера должна быть направлена в резервуар через самое верхнее доступное сливное отверстие (T1, T2).
Если общая дренажная линия используется для нескольких агрегатов, убедитесь, что соответствующее давление в корпусе не превышено. Общая дренажная линия должна иметь такие размеры, чтобы гарантировать, что максимально допустимое давление в корпусе всех подключенных устройств не будет превышено ни при каких условиях эксплуатации, особенно при холодном запуске. Если это невозможно, при необходимости необходимо проложить отдельные резервуарные линии.
Для достижения приемлемых показателей шума все соединительные линии следует разъединить с помощью упругих элементов и избегать установки над резервуаром.
Во всех условиях эксплуатации линии всасывания и слива должны вести в резервуар ниже минимального уровня жидкости. Допустимая высота всасывания hS определяется общей потерей давления; однако она не должна быть выше hS max=800 мм. Минимальное давление всасывания на порте S также не должно опускаться ниже 0, 8 бар абсолютного давления во время работы и во время холодного запуска.
При проектировании резервуара обеспечьте достаточное пространство между линией всасывания и линией слива. Это обеспечивает замедление и дегазацию жидкости, а также предотвращает попадание нагретого обратного потока непосредственно обратно в линию всасывания.
Положение установки

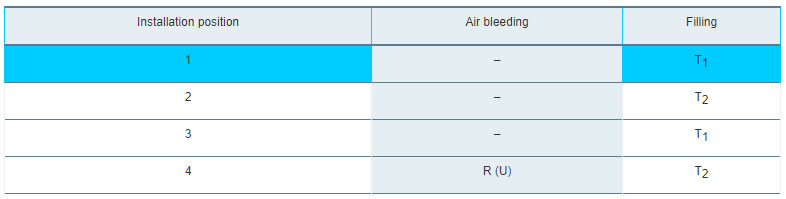

См. следующие примеры с 1 по 8.
Другие положения установки возможны по запросу. Рекомендуемое положение установки: 1 и 2.
Установка под баком (стандартно)
Установка под резервуаром возможна, если аксиально-поршневой агрегат установлен ниже минимального уровня жидкости вне резервуара.
Установка над резервуаром
Установка над резервуаром означает, что аксиально-поршневой агрегат устанавливается выше минимального уровня жидкости в резервуаре.
Рекомендация для монтажной позиции 8(приводной вал вверх): Обратный клапан в сливной линии (давление срабатывания 0, 5 бар) может предотвратить опорожнение корпуса насоса.
Примечание
Соединение F является частью внешнего трубопровода и должно быть предусмотрено заказчиком, чтобы упростить заполнение и удаление воздуха.
Общие замечания по планированию проекта
Аксиально-поршневой агрегат предназначен для использования в открытых контурах.
Проектирование, монтаж и ввод в эксплуатацию аксиально-поршневой установки требуют привлечения квалифицированного персонала.
Перед использованием аксиально-поршневого агрегата полностью и внимательно прочитайте соответствующее руководство по эксплуатации. При необходимости запросите его у Bosch Rexroth.
Прежде чем завершить разработку проекта, запросите чертеж установки крепления.
Необходимо соблюдать указанные данные и примечания.
Консервация: Наши аксиально-поршневые агрегаты в стандартной комплектации поставляются с консервационной защитой на срок до 12 месяцев. Если требуется более длительная консервационная защита (максимум 24 месяца), укажите это открытым текстом при размещении заказа. Сроки консервации действительны при оптимальных условиях хранения. Подробную информацию об этих условиях можно найти в паспорте 90312 или в инструкции по эксплуатации.
В гидравлической системе должен быть предусмотрен предохранительный клапан.
Соблюдайте указания руководства по эксплуатации относительно моментов затяжки соединительной резьбы и других используемых резьбовых соединений.
Необходимо соблюдать приведенные в руководстве по эксплуатации указания по моментам затяжки резьбы портов и других резьбовых соединений.

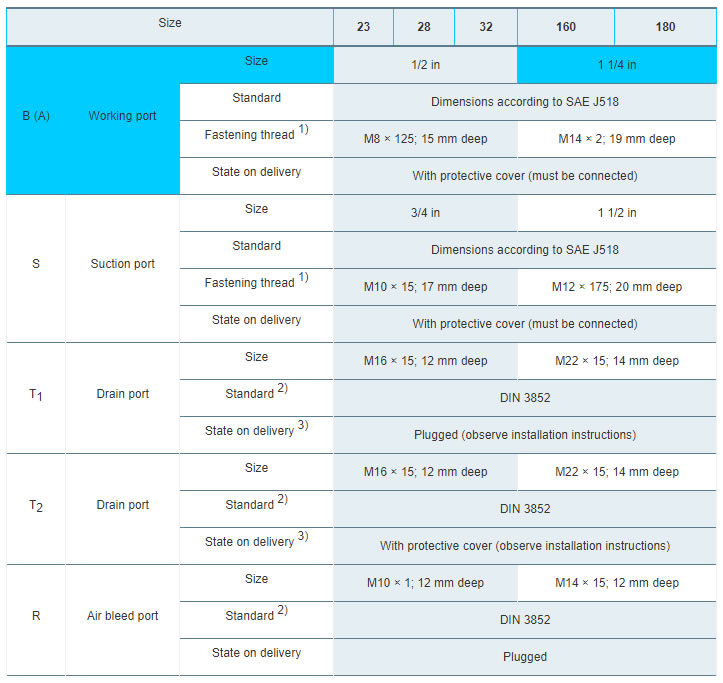

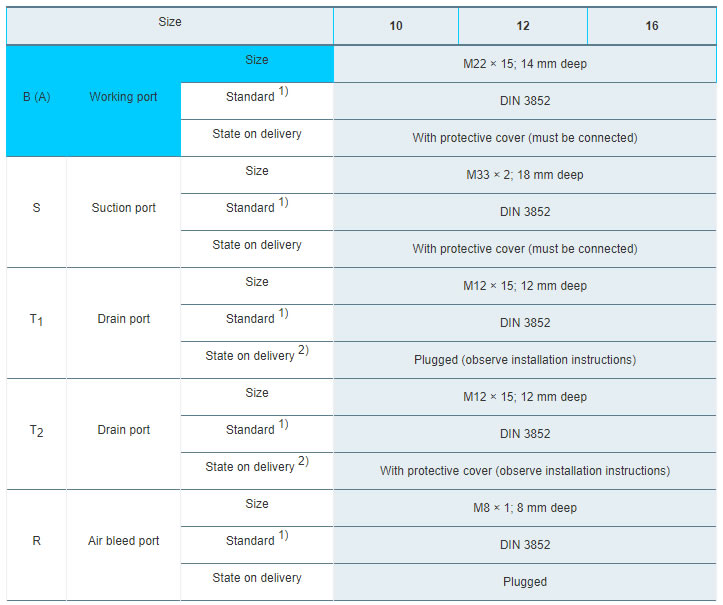

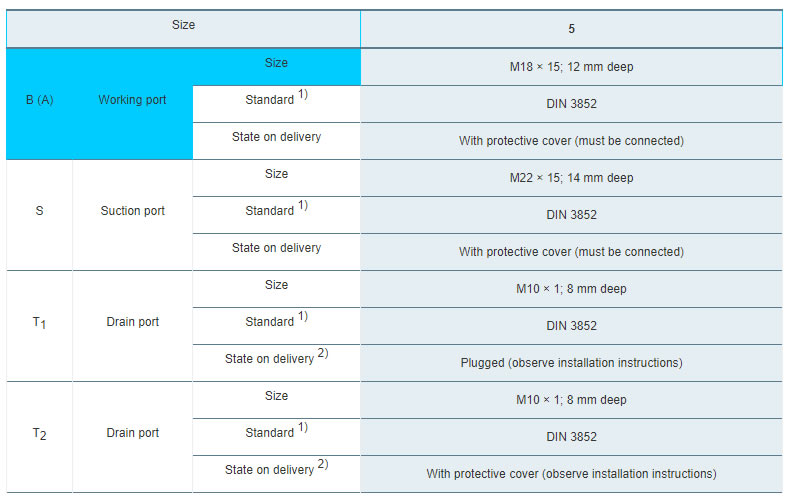

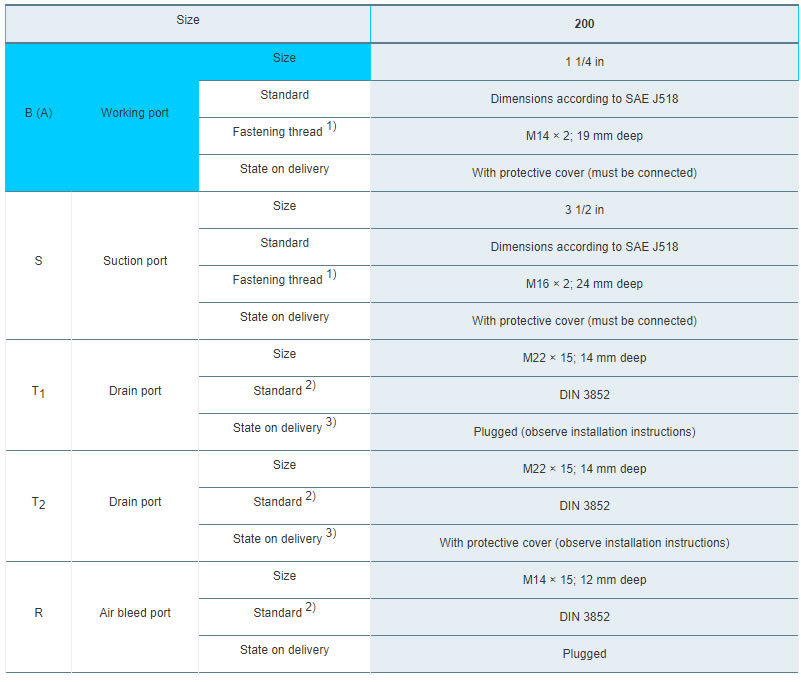

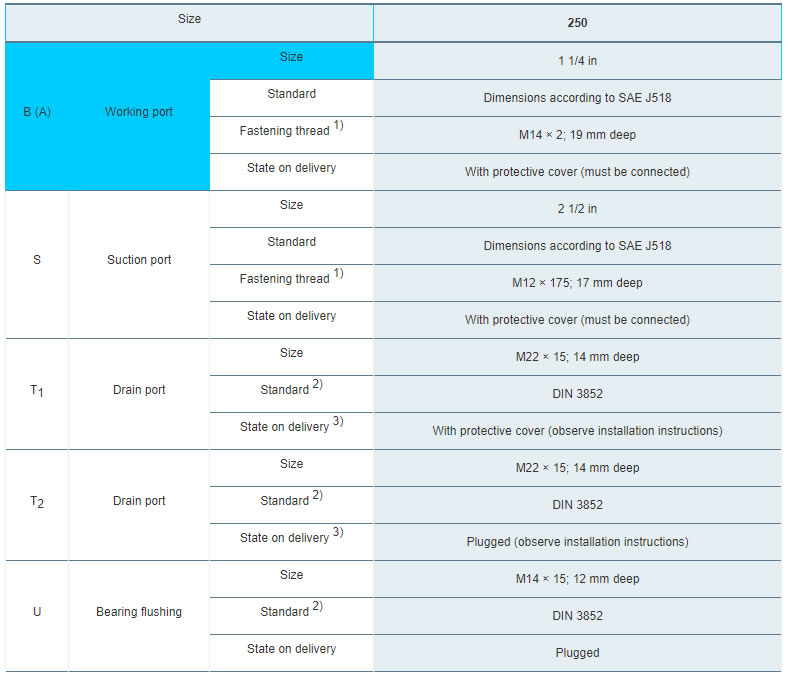

Порты и крепежная резьба рассчитаны на максимально допустимое давление pmax (см. инструкцию по эксплуатации). Производитель машины или системы должен обеспечить соответствие соединительных элементов и трубопроводов указанным условиям эксплуатации (давление, расход, гидравлическая жидкость, температура) с необходимыми коэффициентами безопасности.
Рабочие и функциональные порты предназначены только для подключения гидравлических линий.
